混砂設備
產品詳情

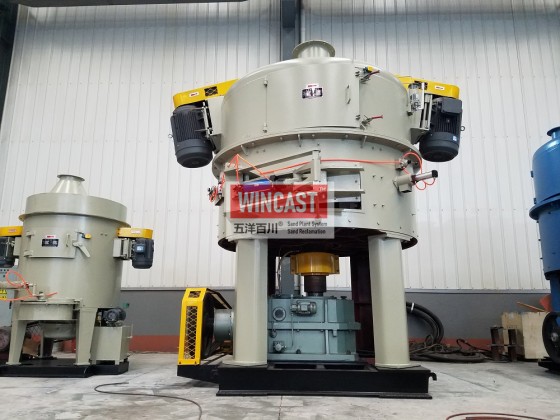

高效轉子混砂機相關技術
百川新一代結構優化高效轉子混砂機，底盤采用鑄件結構穩定不變形；球形封頭設計，選用西門子SIEMENS BEIDE電機、國茂名牌減速機，轉子選用進口德國FAG軸承；刮板硬質合金刀塊、氧化鋁陶瓷底板；圍圈加工鋪設不銹鋼板；采用中美合資WOTE皮帶輪.轉子混砂機適宜于使用單一砂的造型線，它的主要工作原理是采用低速轉動的刮板推動物料在機盆內形成環流運動，高速轉動的轉子葉片既對型砂施以沖擊力，又與刮板配合對型砂施以剪切力，使砂粒之間發生沖擊和激烈的摩擦，從而達到混砂速度快，型砂質量好和耗能低的目的。
百川新一代結構優化高效轉子混砂機，底盤采用鑄件結構穩定不變形；球形封頭設計，選用西門子SIEMENS BEIDE電機、國茂名牌減速機，轉子選用進口德國FAG軸承；刮板硬質合金刀塊、氧化鋁陶瓷底板；圍圈加工鋪設不銹鋼板；采用中美合資WOTE皮帶輪.轉子混砂機適宜于使用單一砂的造型線，它的主要工作原理是采用低速轉動的刮板推動物料在機盆內形成環流運動，高速轉動的轉子葉片既對型砂施以沖擊力，又與刮板配合對型砂施以剪切力，使砂粒之間發生沖擊和激烈的摩擦，從而達到混砂速度快，型砂質量好和耗能低的目的。
在直徑相同的情況下，該機機盆內的有效容積大，一次加料量多，生產率高。機器的混砂機構比較簡單，維修方便。
BGS系列高效轉子混砂機參數表
|
序號 |
混砂機型號 |
盤徑 |
主電機功率（KW） |
轉子電機功率（KW） |
一次加料量（Kg） |
混砂能力 （t/h） |
備 注 |
|
1 |
BGS20-55 |
2000 |
55 |
22 |
∽1250 |
30 |
|
|
2 |
BGS22S-90 |
2200 |
90 |
45 |
∽1750 |
40 |
|
|
3 |
BGS26-132 |
2600 |
132 |
55 |
∽2500 |
60 |
|
|
4 |
BGS285-160 |
2850 |
160 |
75 |
∽3500 |
80 |
|
|
5 |
BGS315-200 |
3150 |
200 |
90 |
∽5000 |
100-120 |
|
結構優點：
（1）主電機帶動減速器的輸出軸經鏈條聯軸器驅動刮板裝置旋轉，刮板將底盤上砂子刮起并推動其在機盆內做環流運動。兩組轉子機構對稱安裝分別由電動機經三角皮帶驅動轉子旋轉。
（2）圍圈的對稱位置上設置了兩個檢修門，用于對機器的檢查和維修。并為及時清理機盆內的粘砂，提供進出方便。為了保證安全每個檢修門的門框上各安裝一個限位開關。當檢修門打開時，混砂系統自動切斷，機器即停止并不能啟動。以保證機盆內人員的安全。
（3）圍圈的下部設有取樣器。
（4）機盆內襯圈采用δ6mmCr13不銹鋼鋼板制作。
（5）底盤上平面鋪砌氧化鋁耐磨陶瓷襯板。摩擦阻力小，使用壽命長。安裝和維修時，不能用錘子或重物撞擊氧化鋁耐磨陶瓷襯板。
（6）BGS22S-90轉子混砂機選用SIEMENS BEIDE電動機、選用國茂減速機、轉子軸承選用德國FAG品牌產品。
